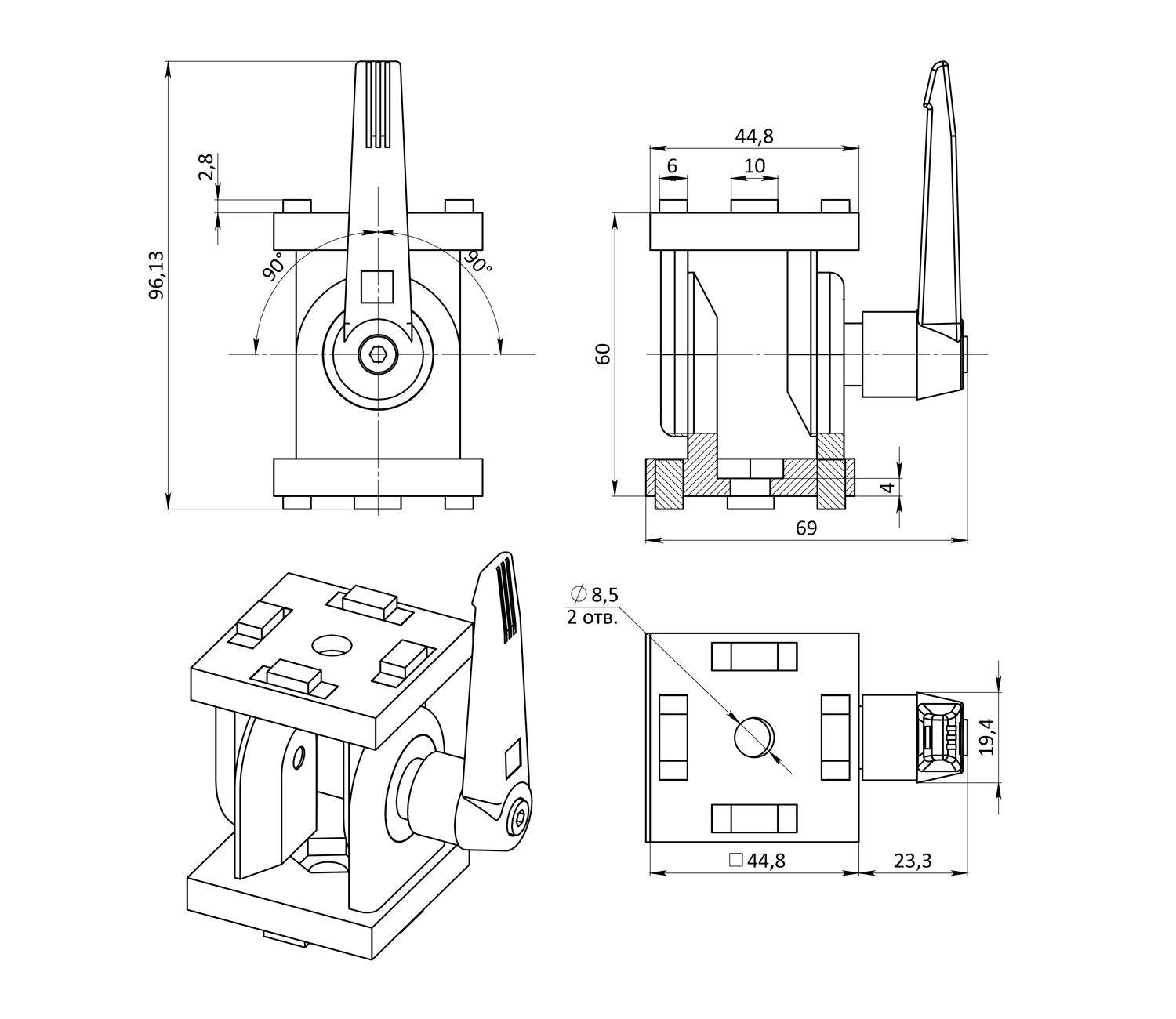

Шарнирное соединение 45х45 с фиксатором

Шарнирный соединитель 45х45 предназначен как для фиксированного, так и для подвижного соединения алюминиевого конструкционного профиля 45 серии под углом от 90 до 180 градусов. Соединение может быть выполнено в положении торец к торцу, паз к торцу и паз к пазу.

В комплект входят фиксаторы от прокручивания - 8 шт.

Для крепежа шарнирного соединения рекомендуется использовать элементы из системы соединителей для конструкционного алюминиевого профиля (в комплект не входят):

Тип соединения торец к торцу:
- Винт М8x35 ISO 7380 - 2 шт.

Тип соединения паз к торцу:
- Винт М8x35 ISO 7380 - 1 шт;
- Винт М8x20 ISO 7380 - 1 шт.;
- Сухарь пазовый паз 8, 16 мм, М8 - 1 шт..

Тип соединения паз к пазу:
- Винт М8x20 ISO 7380 - 2 шт.;
- Сухарь пазовый паз 8, 16 мм, М8 - 2 шт..

Установка:
