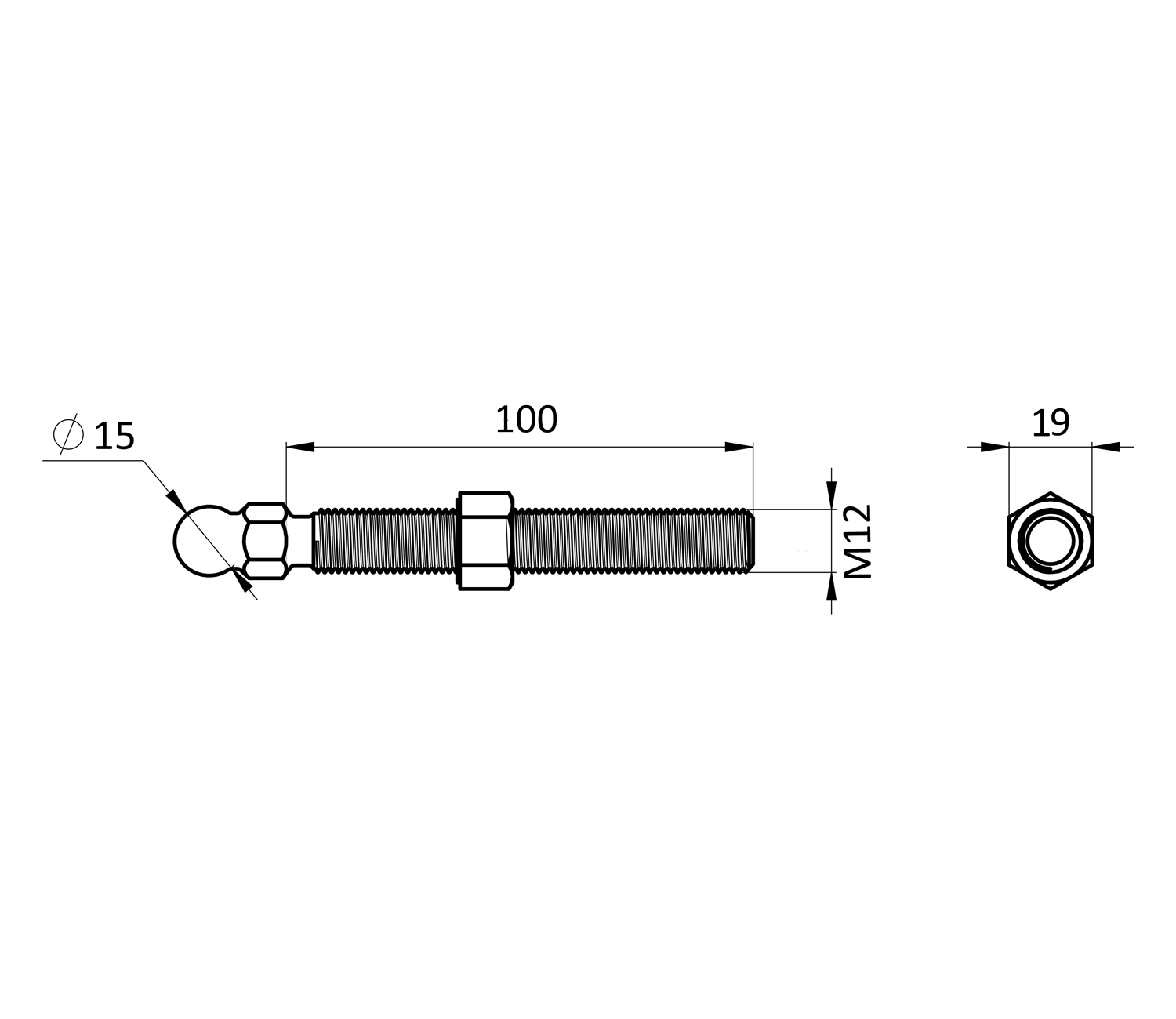

Шпилька к опоре М12х100

Характеристики:

Артикул: AL-1Y12.B62A.02

Производитель: Алюмика

Материал: оцинкованная сталь

Масса, кг/шт: 0,11

Нагрузка, кг: 770

Резьба: М12

Показать все

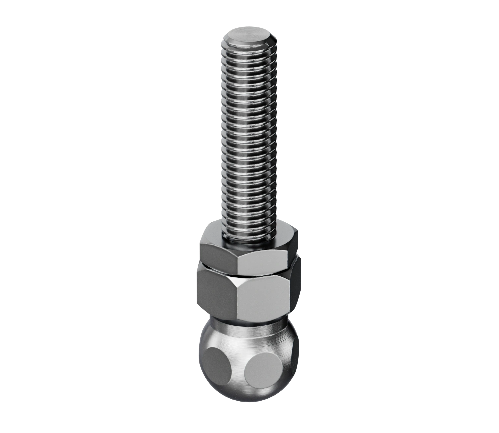

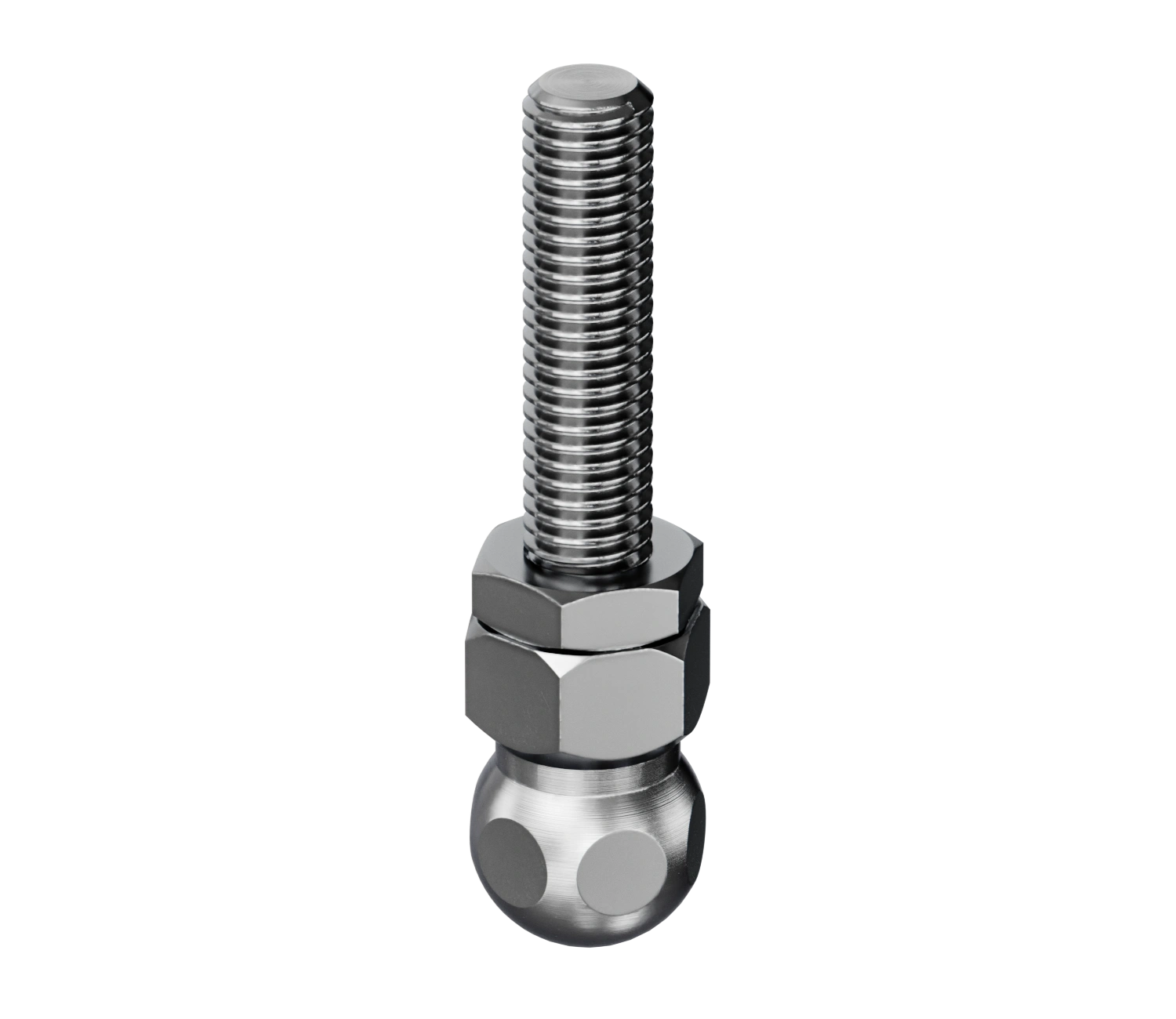

Шпилька к опоре М12х100 с резьбой и шарообразным наконечником совместима и используется для установки опоры совместно с основанием  с противоскользящей ставкой в конструкциях из конструкционного алюминиевого профиля. Шпилька комплектуется регулировочной шестигранной гайкой, выполняющую функцию стопора.

Устанавливается в профиль с торца через пластину или адаптер нужного размера для крепления опоры:

- Пластина для крепления опоры 40х40 М12-6,5;
Пластина для крепления опоры 30х60 М12-15,5;
Пластина для крепления опоры 40х80 М12х9 (15,5);
Пластина для крепления опоры 45х90 М12-20;
Пластина для крепления опоры 60х60 М12-15.5;
Пластина для крепления опоры 80х80 М12-20;
Пластина для крепления опоры 90х90 М12-20;
Пластина для крепления опоры 30 90х90 М12 50;
Пластина для крепления опоры 40 120х120 М12 58;
Пластина для крепления опоры 40 120х120 М12 70;
Пластина для крепления опоры 40 120х120 М12 75.

Для установки опоры с плоскости профиля: Адаптер под опору М12

Для сборки опоры шпильку рекомендуется использовать основание с противоскользящей вставкой:

D=39 мм;
D=40 мм;
D=75 мм;
D=80 мм.

Пример установки:




Артикул: AL-1Y12.B62A.02
Производитель: Алюмика
Материал: оцинкованная сталь
Масса, кг/шт: 0,11
Нагрузка, кг: 770
Резьба: М12

Арт.: AL-1Y12.B62A.02

Шпилька к опоре М12х100

Цена с учетом НДС

22.85 Br. /шт
