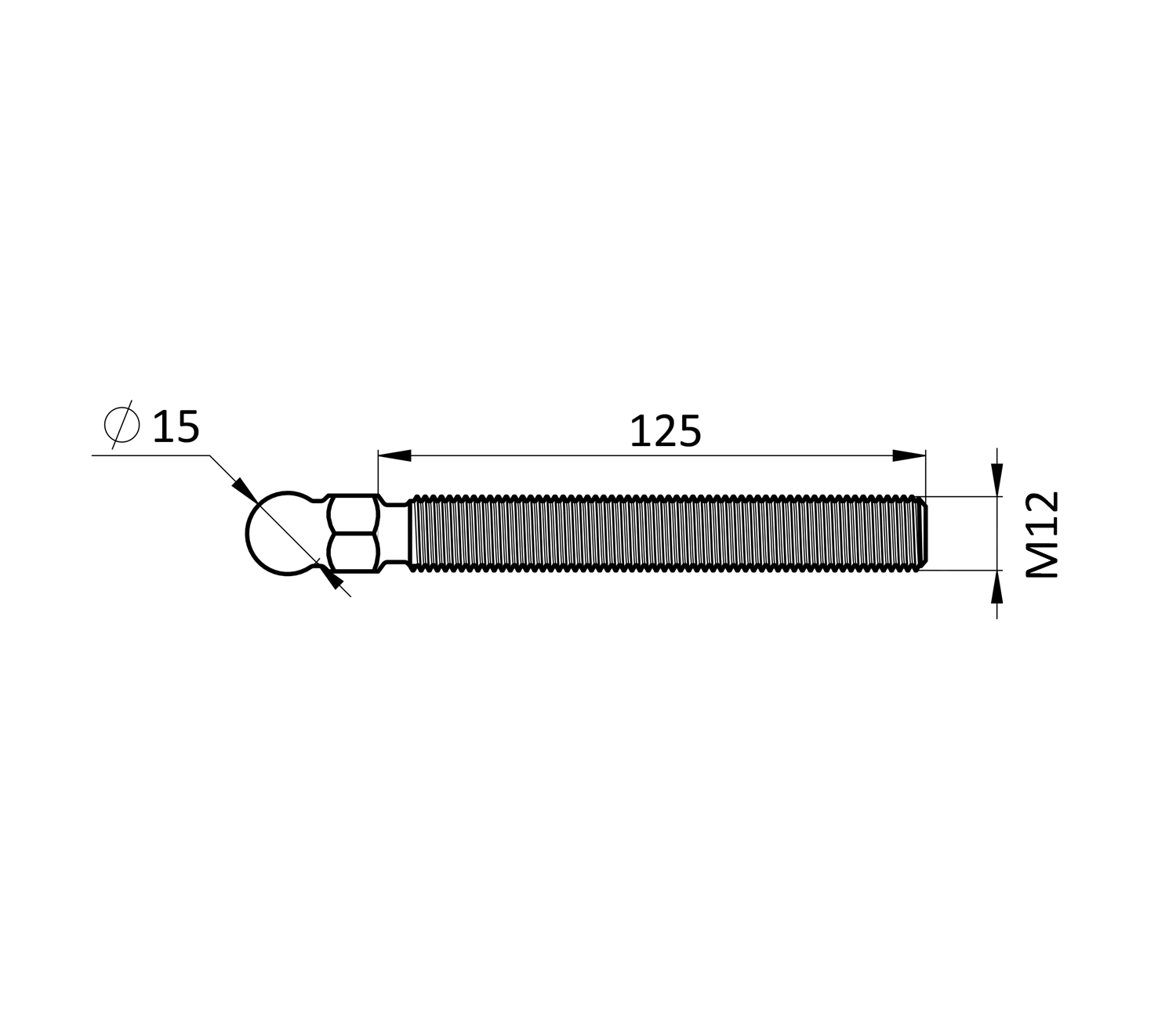

Шпилька к опоре М12х125

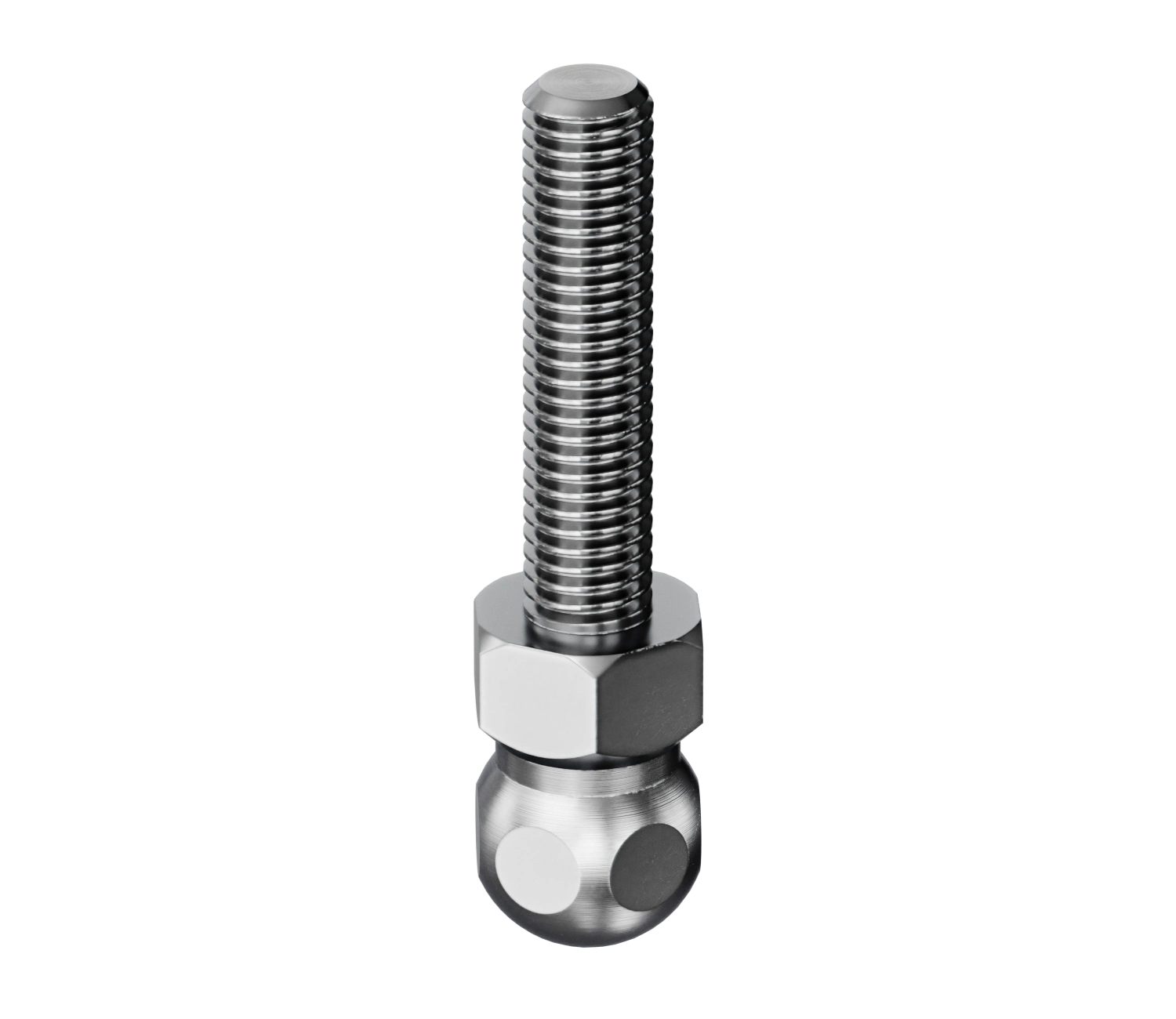

Шпилька к опоре М12х125 с резьбой и шарообразным наконечником совместима и используется для установки опоры совместно с основанием  с противоскользящей ставкой в конструкциях из конструкционного алюминиевого профиля. Шпилька комплектуется регулировочной шестигранной гайкой, выполняющую функцию стопора.

Устанавливается в профиль с торца через пластину или адаптер нужного размера для крепления опоры:

- Пластина для крепления опоры 40х40 М12-6,5;
- Пластина для крепления опоры 30х60 М12-15,5;
- Пластина для крепления опоры 40х80 М12х9 (15,5);
- Пластина для крепления опоры 45х90 М12-20;
- Пластина для крепления опоры 60х60 М12-15.5;
- Пластина для крепления опоры 80х80 М12-20;
- Пластина для крепления опоры 90х90 М12-20;
- Пластина для крепления опоры 30 90х90 М12 50;
- Пластина для крепления опоры 40 120х120 М12 58;
- Пластина для крепления опоры 40 120х120 М12 70;
- Пластина для крепления опоры 40 120х120 М12 75.

Для установки опоры с плоскости профиля: Адаптер под опору М12

Для сборки опоры шпильку рекомендуется использовать основание с противоскользящей вставкой:

D=39 мм;
D=40 мм;
D=75 мм;
D=80 мм.

Пример установки:
