Учебная роботизированная ячейка на базе KUKA из профиля Алюмика
Проект
Создание мобильной защитной ячейки для промышленного робота KUKA KR-3 R540
Задача клиента

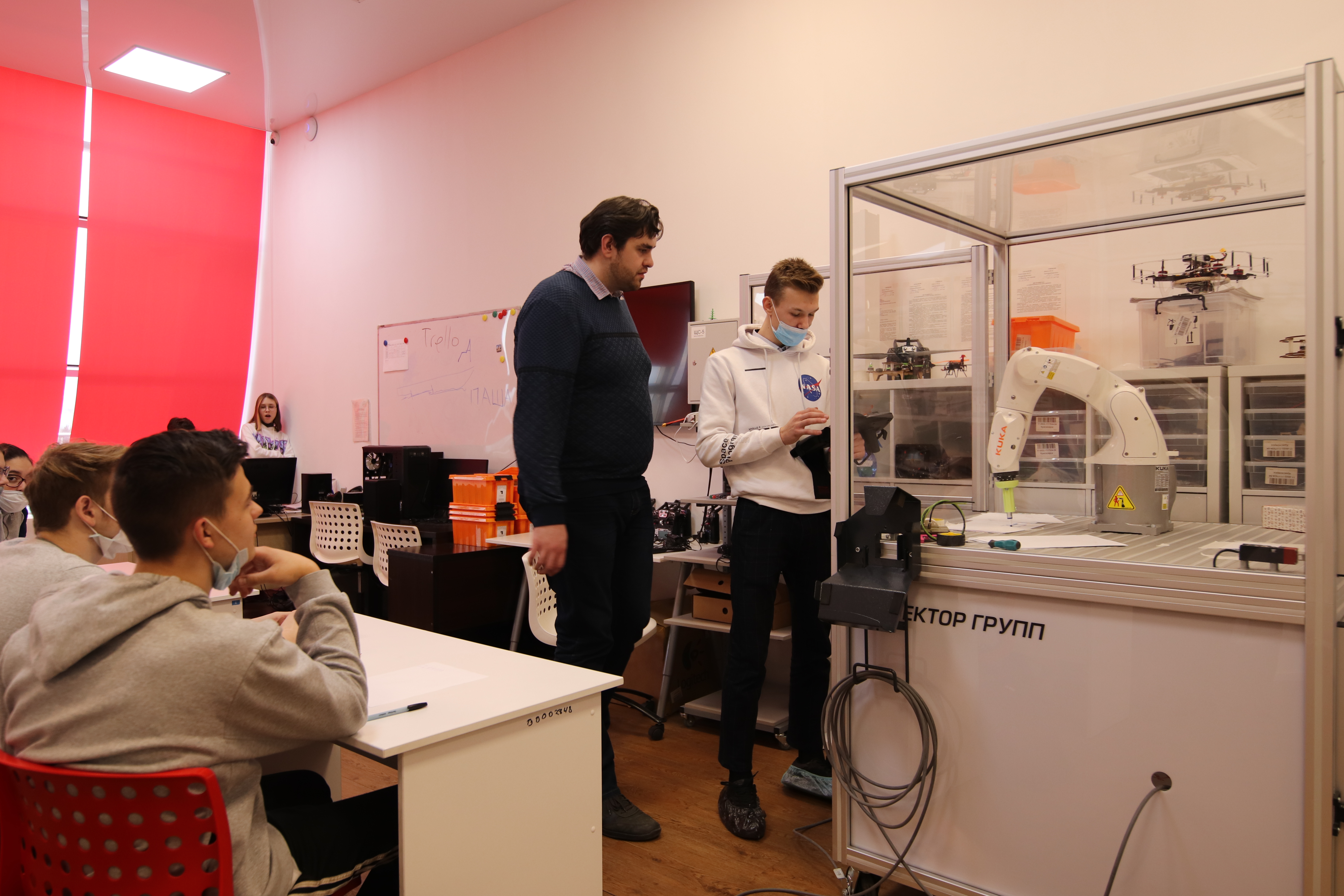

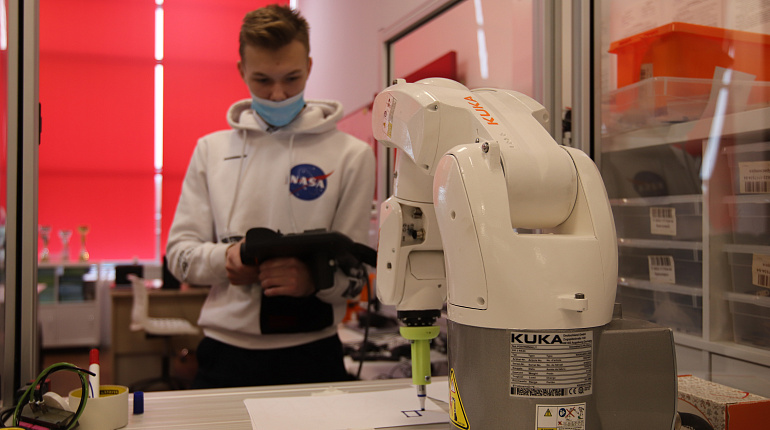

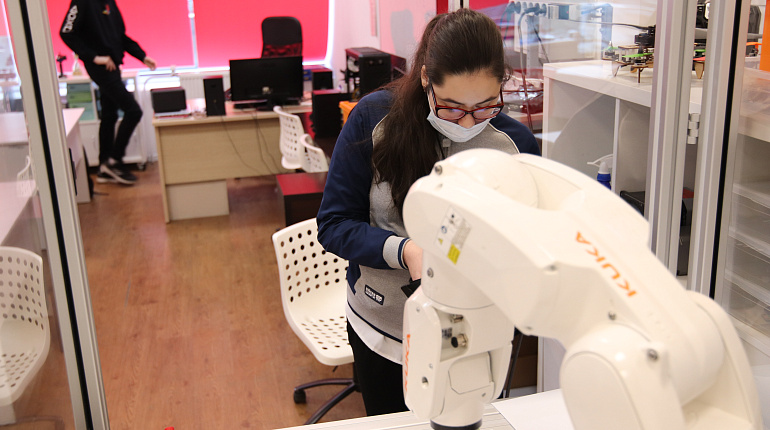

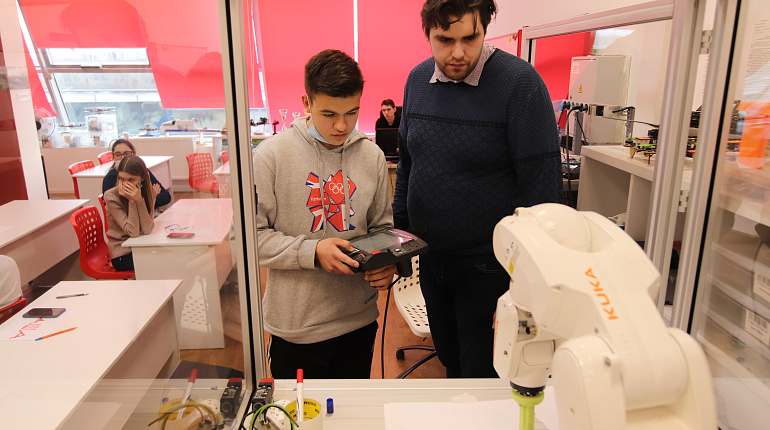

Компания «Вектор Групп» — известный интегратор роботизированных комплексов и производитель учебного оборудования — обратилась к нам с задачей разработать защитную ячейку для промышленного робота KUKA KR-3 R540. Данное оборудование предназначено для оснащения детских технопарков «Кванториум» и профессиональных образовательных учреждений, где студенты и школьники осваивают навыки программирования и эксплуатации роботов. Робот KUKA, хоть и является уменьшенной версией промышленных манипуляторов, способен выполнять множество операций: сборку, нанесение клея, пайку, упаковку. Основные требования к ячейке — малый вес для удобства транспортировки и возможность перемещения внутри помещений, а также надежная защита оборудования от несанкционированного доступа и обеспечение безопасности учащихся.
Техническое решение

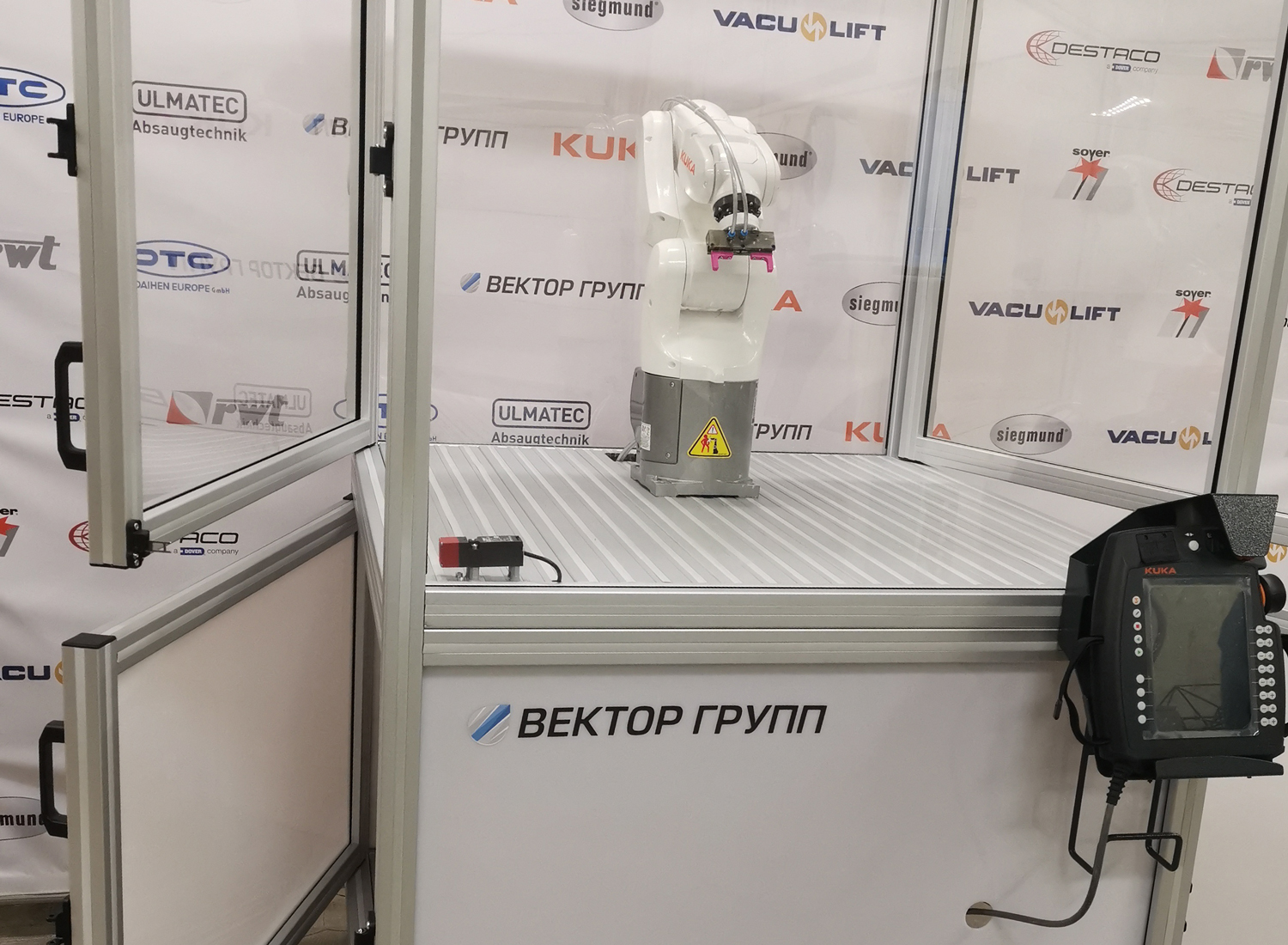

Основой ячейки выступил конструкционный алюминиевый профиль Алюмика 40-й серии с сечением 40×40 мм. Выбор этой серии обусловлен оптимальным сочетанием несущей способности и легкости: конструкция должна выдерживать вес робота и динамические нагрузки, но при этом оставаться мобильной. Каркас ячейки собран с использованием угловых соединителей, которые обеспечивают жесткость и точность геометрии. Для защиты оборудования и учащихся боковые поверхности закрыты прозрачным оргстеклом, закрепленным в пазах профиля с помощью специальных уплотнителей и прижимных планок. Это позволяет наблюдать за работой робота, полностью исключая контакт с опасными зонами.
Функциональные особенности
Для удобства доступа к роботу при наладке и обслуживании в конструкции предусмотрены распашные двери на петлях, оснащенные ручками. Важным элементом безопасности стала блокировка дверей — при открывании подача питания на робота автоматически отключается, что полностью исключает риск травматизма. Ячейка установлена на поворотные колеса с тормозами, что позволяет легко перемещать ее в пределах учебного класса или транспортировать между площадками. Все пазы профиля закрыты декоративными заглушками, предотвращающими попадание пыли и придающими конструкции законченный эстетичный вид.
Результат внедрения
Разработанная ячейка успешно прошла испытания и была передана заказчику. Она полностью удовлетворяет требованиям безопасности и мобильности: вес конструкции позволил сократить затраты на логистику, а простота сборки обеспечила быстрый монтаж на месте эксплуатации. Благодаря модульности профильной системы, в будущем ячейку можно легко модернизировать, добавив новые элементы автоматизации или изменив конфигурацию под другие типы роботов.
Этот проект наглядно демонстрирует, как конструкционный алюминиевый профиль Алюмика становится незаменимым материалом в образовательной робототехнике. Его легкость и прочность позволяют создавать мобильные учебные комплексы, которые можно без труда перемещать между аудиториями и учебными заведениями. Модульность и гибкость профильной системы дают возможность адаптировать ячейку под любые задачи — от изучения основ программирования до проведения профориентационных мастер-классов. Прозрачные защитные экраны, интегрируемые в пазы профиля, обеспечивают полную безопасность, сохраняя обзорность рабочей зоны. В итоге, применение профиля Алюмика помогает образовательным учреждениям идти в ногу со временем, оснащая лаборатории современным и надежным оборудованием для подготовки будущих инженеров и робототехников.
